Gebruik je de Verifone VX520-820 pinautomaat van CCV? In dit artikel lees je stap voor stap hoe je deze correct aansluit op je kassasysteem.
⚙️ Benodigdheden
- Pinautomaat type Verifone CCV VX520 in combinatie met een VX820
- Zwarte krulkabel, bevestiging tussen de VX520 en de VX820
- Voedingskabel (ronde stekker) op de VX520
- Internetkabel (UTP)
- Pinrol
- Optioneel: Koppelingskabel mini-USB naar USB-kabel: deze zijn gemakkelijk online te bestellen of te koop via Mediamarkt.
🔌 Stappenplan aansluiten

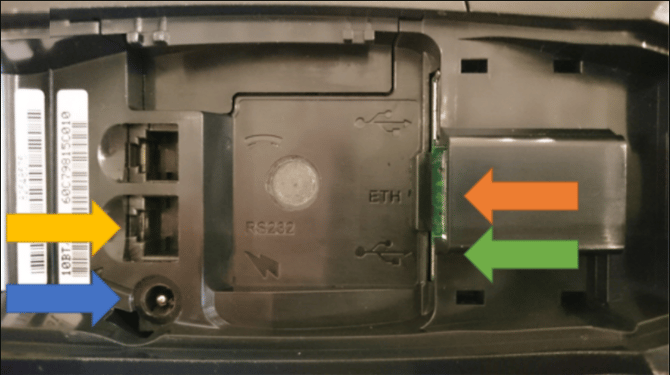

Op de achterkant van de VX520 (moederterminal) zit een klepje. Open deze om alle kabels goed aan te sluiten.
-
1. Sluit alle kabels aan:
- De blauwe pijl geeft de aansluiting van de voedingsadapter aan. Sluit de ronde stekker hierop aan.
- De gele pijl geeft de aansluiting met de VX820 (pinpad voor de klant) aan. Via de RS232 poort wordt deze zwarte krulkabel gekoppeld.
- De groene kabel wordt gebruikt om de pinautomaat direct te koppelen met de kassa. Dit wordt gedaan met een mini-USB kabel. De andere zijde, de USB kabel, gaat in een vrije USB poort op de kassa.
❗ Belangrijk: zorg voor een werkende internetkabel. De oranje pijl geeft de internetaansluiting weer. Sluit hier de internetkabel op aan. Let op: de andere zijde dien je in het modem/router te plaatsen. Maak je gebruik van een switch dan sluit je de internetkabel daarop aan.
- 2. Als alle kabels zijn aangesloten kan je het klepje weer op de VX520 doen en de pinautomaat omdraaien.
-
3. Maak een keuze over het gebruik en toepassing van jouw pinautomaat. Je kan kiezen voor het los gebruiken van de pinautomaat ook wel standalone genoemd kies dan voor stap 4. Wil je de pinautomaat direct gekoppeld hebben aan de kassa ga dan verder naar stap 5.
🛠️ Klaar voor gebruik
Pinautomaat los gebruiken
Indien de configuratie is geslaagd en het pincontract actief staat en ingeladen is, kun je van start met je pin. Je hoeft de koppelingskabel (mini-USB naar USB) niet te gebruiken. De bediening van de VX520-820 staat hier uitgelegd,
Pinautomaat koppelen aan de kassa
Neem contact op met Twelve om je pinautomaat op je kassa te configureren.
Bel ons ma–vr van 09:00 tot 18:00 uur via 030 – 276 77 70.
Zodra het pincontract actief staat en is ingeladen, kun je starten met je gekoppelde pinautomaat.
❗ Opgelet: Je moet hiervoor op locatie aanwezig zijn.
Test een transactie. Voer een testbetaling uit via de kassa om te controleren of de pin correct communiceert met je kassasysteem en voltooi de transactie.
📌 FAQ
Werkt de verbinding niet?
Controleer of de Ethernetkabel goed vastzit en niet beschadigd is.
Zie je het apparaat niet in je kassasysteem?
Herstart zowel de pin als de kassa.
Zie je foutmelding op de pin (of op de kassa)?
Noteer de code en neem contact op met de technische ondersteuning.
