Hieronder vind je de aansluitingen voor de VX820ITS. Let op: deze pinautomaat is alleen te gebruiken in combinatie met een kassa.

Wat zit er in mijn pakket?

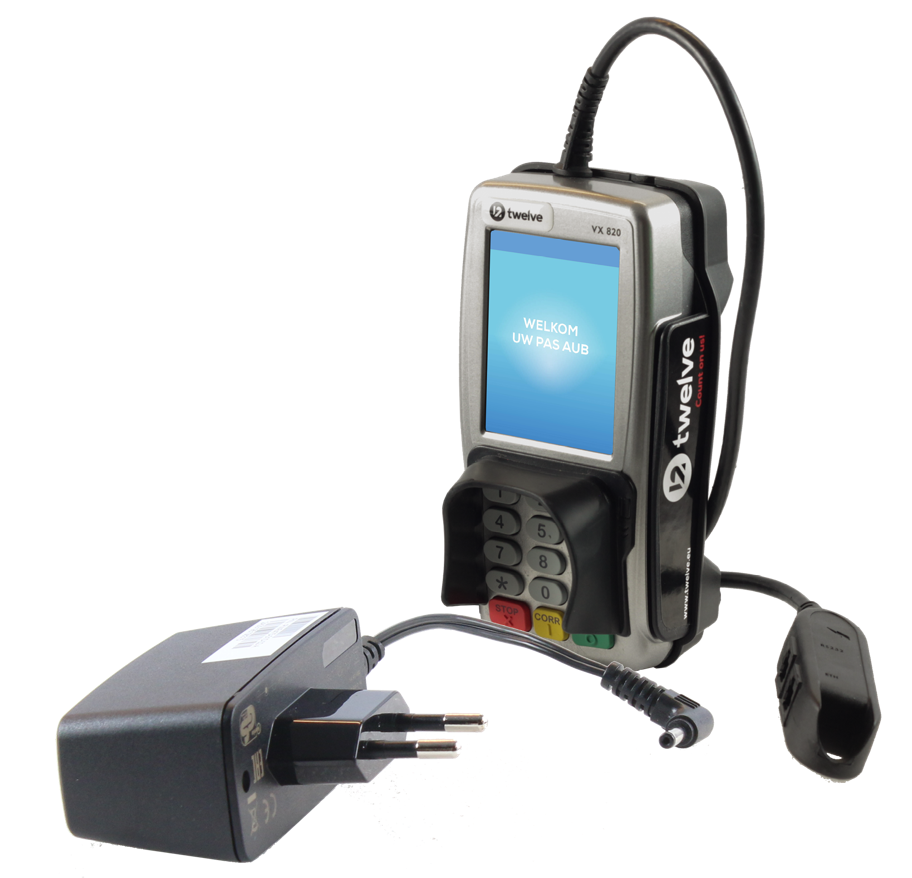

• Pinautomaat type VX820ITS
• Zwarte kabel met blokje (bevestigd aan de pin)
• Internetkabel (UTP)
• Voedingskabel (ronde stekker)
• Koppelingskabel kassa > pin aansturing

Hoe sluit ik mijn pinautomaat aan?

Stap 1. Sluit de pinautomaat aan, volg onderstaande instructie:

• Zorg voor een werkende internetkabel.

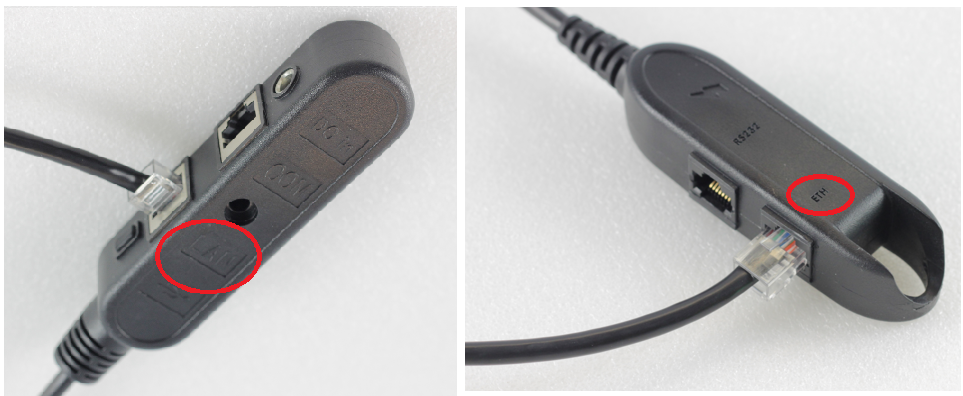

• Steek de internetkabel in de LAN of ETH (Ethernet) poort.

Let op: de andere zijde dien je in het modem/router te plaatsen. Maak je gebruik van een switch dan sluit je de internetkabel daarop aan.

• Het is van belang dat je de internetkabel aansluit op het internet en niet via de kassa. De kassa en de pinautomaat hebben beide hun eigen internetkabel nodig.

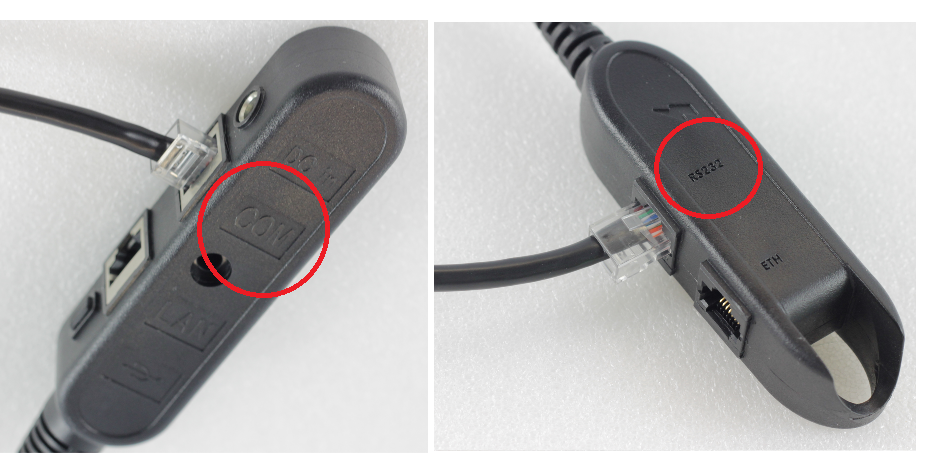

• De COM of RS232 poort (op het zwarte blokje) wordt gebruikt voor de aansturing tussen de kassa en pin. De seriële kabel (zwarte zijde) is aangesloten op de COM of RS232 poort en de gekleurde kant van de kabel gaat in de kassa.

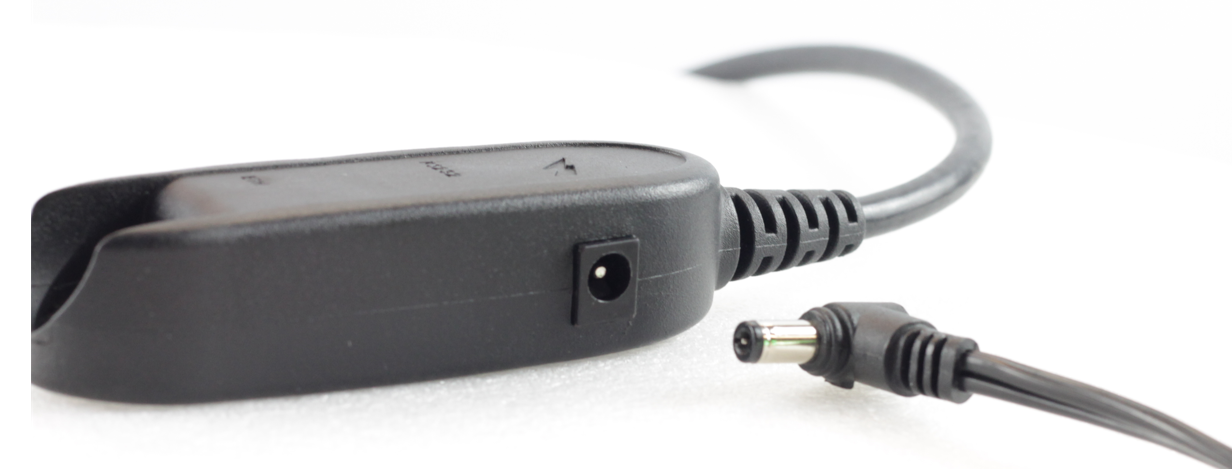

• Sluit als laatste de ronde voedingskabel aan, zie onderstaande afbeelding:

Stap 2. Indien de pinautomaat is opgestart en de configuratie is geslaagd en het pincontract actief staat en ingeladen is, kun je van start met je gekoppelde pin. Voer altijd een testtransactie uit.

Werkt de koppeling nog niet?

Neem contact op met Twelve. Let op je dient hiervoor op locatie aanwezig te zijn. We zijn bereikbaar van ma t/m vr tussen 09:00 - 18:00 uur via 030 - 276 77 70.

Wil je meer informatie over jouw pinautomaat klik dan klik dan hier.
