Hieronder vind je de aansluitingen voor de VX820ITS. Let op: deze pinautomaat is alleen te gebruiken in combinatie met een kassa.

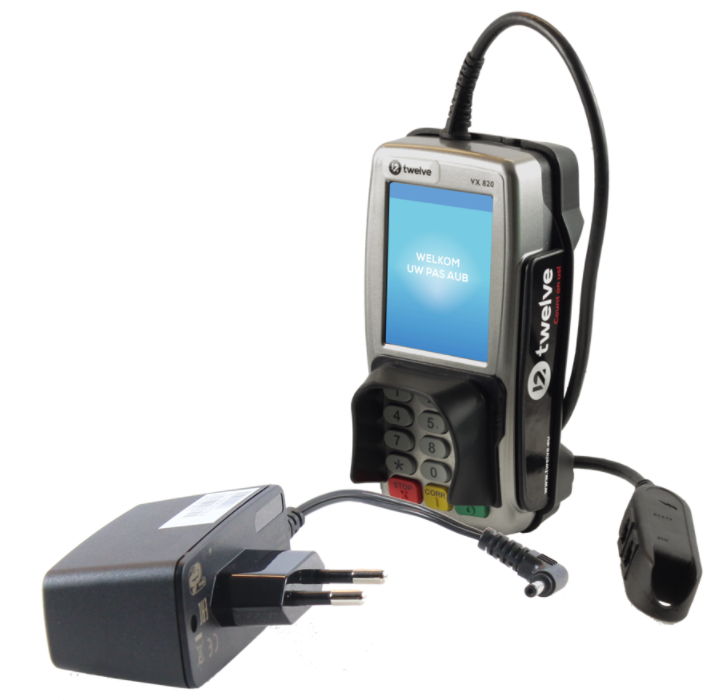

Wat zit er in mijn pakket?
- Pinautomaat type VX820ITS
- Zwarte kabel met blokje (bevestigd aan de pin)
- Internetkabel (UTP)
- Voedingskabel (ronde stekker)
Hoe sluit ik mijn pinautomaat aan?
Stap 1. Sluit de pinautomaat aan, volg onderstaande instructie:
- Zorg voor een werkende internetkabel.

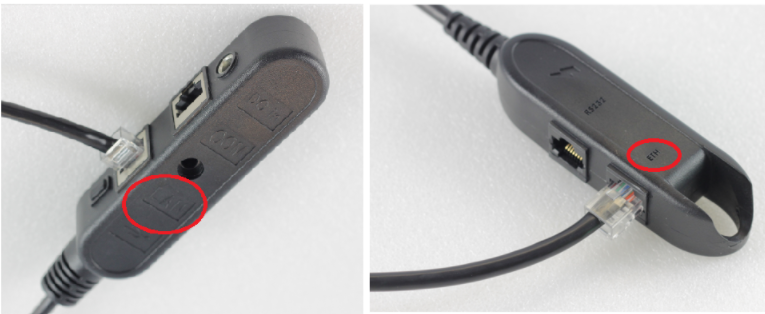

- Steek de internetkabel in de LAN of ETH (Ethernet) poort.
Let op: de andere zijde dien je in het modem/router te plaatsen. Maak je gebruik van een switch dan sluit je de internetkabel daarop aan.
- Het is van belang dat je de internetkabel aansluit op het internet en niet via de kassa. De kassa en de pinautomaat hebben beide hun eigen internetkabel nodig.

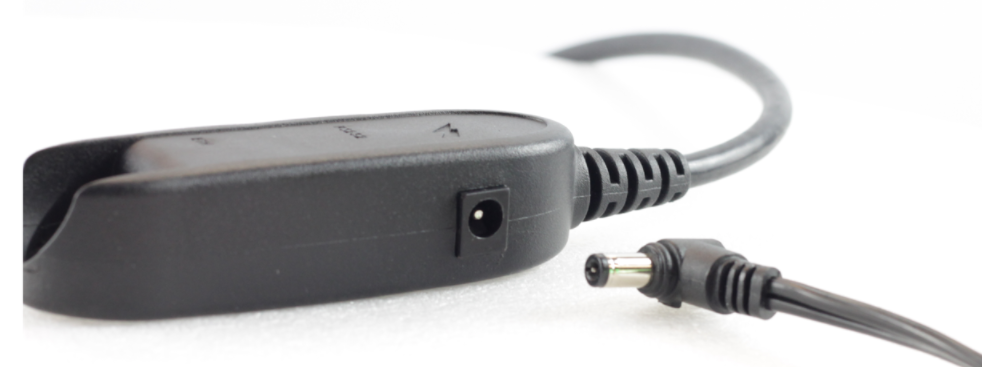

- Sluit de ronde voedingskabel aan, zie onderstaande afbeelding:
- De RS232/COM poort wordt niet gebruikt. LET OP: de aansluiting blijft leeg.
Stap 2. Neem contact op met Twelve voor het configureren van de pinautomaat op je kassa. Let op je dient hiervoor op locatie aanwezig te zijn. We zijn bereikbaar van ma t/m vr tussen 09:00 - 18:00 uur via 030 - 276 77 70.
Indien de configuratie is geslaagd en het pincontract actief staat en ingeladen is, kun je van start met je gekoppelde pin.
Wil je meer informatie over jouw pinautomaat klik dan hier.
