Hieronder vind je de handleiding voor het installeren van de klantendisplay op de Boxkassa.

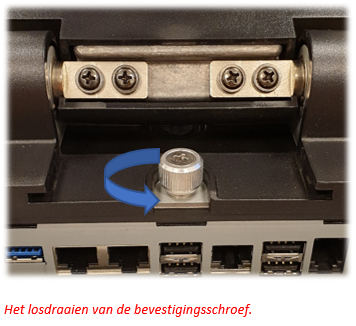

Stap 1. Om te beginnen draai je de bevestiging van het hoofddisplay los, deze bevindt zich onder het scharnierpunt van het hoofdscherm.

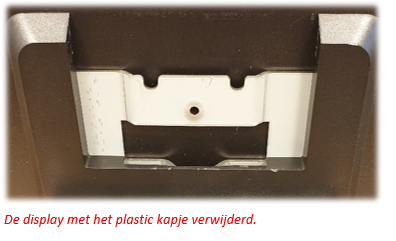

Stap 2. Vervolgens verwijder je het plastic kapje aan de achterkant van het hoofddisplay. Dit kun je doen door het plastic kapje omhoog te schuiven en los te klikken.

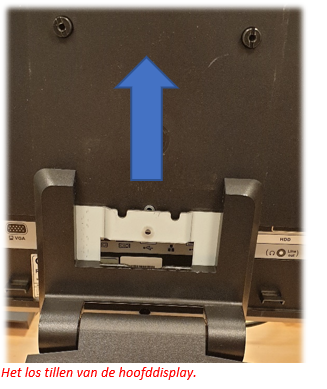

Stap 3. Om het hoofdscherm vervolgens te verwijderen houd je de voet van de kassa tegen en til je het hoofdbeeldscherm omhoog. De hoofddisplay komt nu los.

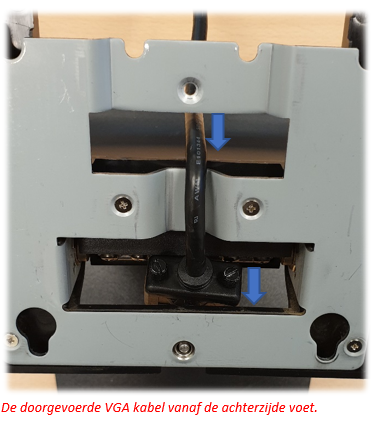

Stap 4. Nu de hoofddisplay van de voet af is, kun je vast de VGA kabel voor de klantendisplay doorvoeren. Voer de VGA kabel vanaf de achterkant van de voet door. Let op: dat je de kant van de VGA kabel doorvoert zonder plastic verdikking.
Stap 5. Vervolgens kun je de klantendisplay op de voet monteren. Dit kun je doen door de nokjes van de klantendisplay in de uitsparingen te laten zakken. De klantendisplay wordt met 1 schroefje vast gezet.

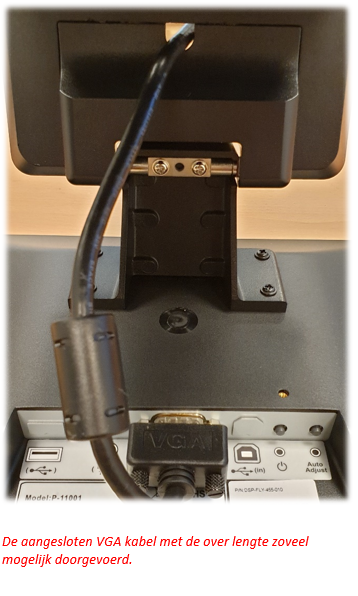

Stap 6. Sluit de VGA kabel aan op de klantendisplay en voer de kabel zover mogelijk door de voet. Let hierbij op: dat de kabel niet helemaal straks zit zodat de klantendisplay nog wat bewegingsruimte heeft.

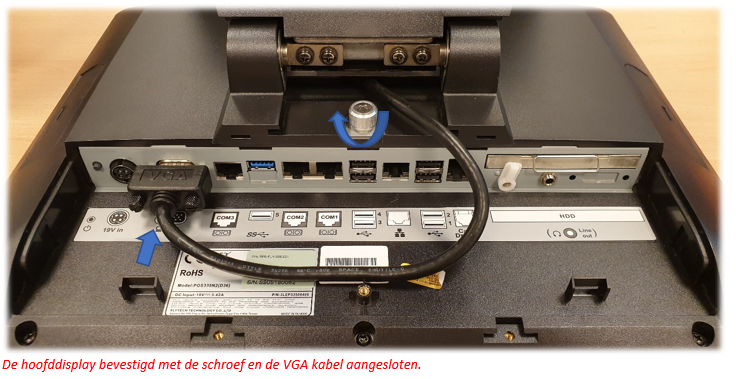

Stap 7. Monteer vervolgens de hoofddisplay weer terug en draai deze weer meer met de bevestiging vast. Hier kun je ook gelijk de VGA kabel aansluiten op de hoofddisplay.

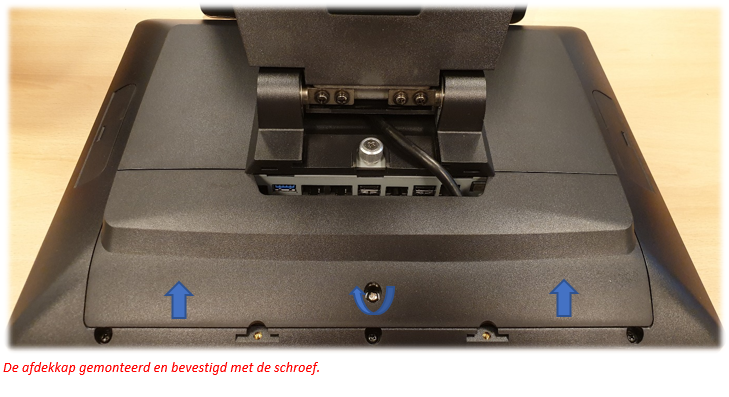

Stap 8. Tenslotte kun je er voor kiezen om de achterkant van de kassa te sluiten met de bijbehorende afdekkap. De schuif er vanaf de onderkant van de hoofddisplay op en bevestig je met één schroef.
De klantendisplay is nu correct gemonteerd en aangesloten. Nu is de klantendisplay klaar voor gebruik.
