Hieronder vind je de aansluitingen voor de A80 - P400 terminal.
Wat zit er in mijn pakket?

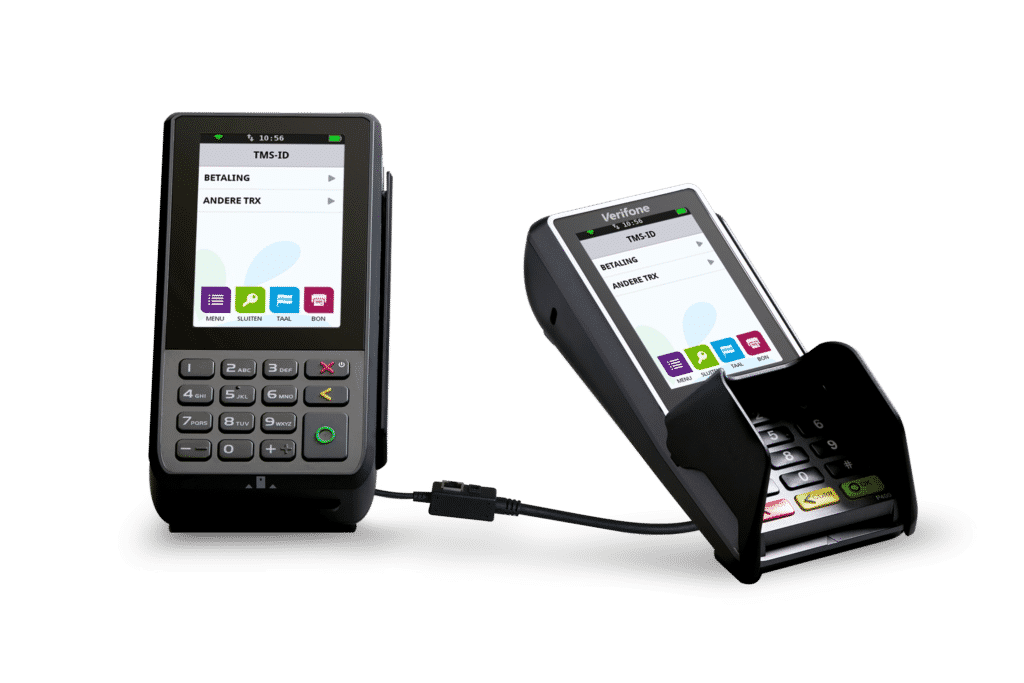

- Pinautomaat type Verifone CCV A80 in combinatie met een P400
- Zwarte krulkabel, bevestiging tussen de A80 en de P400
- Voedingskabel (ronde stekker) op de A80
- Internetkabel (UTP)
- Pinrol
Hoe sluit ik mijn pinautomaat aan?
Stap 1. Sluit de pinautomaat aan, volg onderstaande instructie:
- Draai de A80 (moederterminal) om en sluit de driekoppige kabel aan, dit is de verbinding met de P400 (klantengedeelte).
- Belangrijk: zorg voor een werkende internetkabel. Sluit de internetkabel aan op het tussenhubje bij nummer 2 en de andere zijde dien je in het modem/router te plaatsen. Maak je gebruik van een switch dan sluit je de internetkabel daarop aan.
- Sluit vervolgens de voedingskabel aan bij afbeelding 2. Dit is de ronde stekker en stop deze in het stopcontact.
Stap 2. Als alle kabels zijn aangesloten starten de terminals op.
Stap 3. Maak een keuze over het gebruik en toepassing van jouw pinautomaat. Je kan kiezen voor het los gebruiken van de pinautomaat ook wel standalone genoemd kies dan voor stap 4. Wil je de pinautomaat direct gekoppeld hebben aan de kassa ga dan verder naar stap 5.
Pinautomaat los gebruiken
Stap 4. Indien de configuratie is geslaagd en het pincontract actief staat en ingeladen is, kun je van start met je pin. Je hoeft de koppelingskabel (mini-USB naar USB) niet te gebruiken. De bediening van de A80 - P400 staat in dit artikel uitgelegd, klik hier.
Pinautomaat koppelen aan de kassa
Stap 5. Neem contact op met Twelve voor het configureren van de pinautomaat op je kassa. Let op je dient hiervoor op locatie aanwezig te zijn. We zijn bereikbaar van ma t/m vr tussen 09:00 - 18:00 uur via 030 - 276 77 70.
Indien de configuratie is geslaagd en het pincontract actief staat en ingeladen is, kun je van start met je gekoppelde pin.
Wil je meer informatie over jouw pinautomaat klik dan hier.
